七塔多效差压蒸馏装置技术
—可同时生产优级、普级、无水乙醇三种产品



  一、质量标准

  产品质量符合优级(普级)食用酒精国家GB10343-2008标准,无水酒精GB678-2008标准。

  二、工艺过程

  本工艺技术把最先进的中科天元专有的ZKTY®G5D2①“双粗塔差压蒸馏技术”及“五塔差压蒸馏技术”紧密地结合了起来,形成了新一代具有自主知识产权的七塔多效差压蒸馏技术,配置粗塔、脱醛塔、组合塔、水洗塔、精馏塔、甲醇塔、回收塔,基于“精塔一塔供热”,精塔顶酒汽供热组合塔、回收塔和水洗塔,组合塔顶酒汽供热粗塔,水洗塔和回收塔顶酒汽供热甲醇塔的热量耦合方案,其它热源作为醪液多梯次预热,沸点进料,生产优级和普级食用酒精。如果与分子筛系统配套,也可以调整为生产燃料乙醇与优级食用酒精。吨酒汽耗小于1.5吨蒸汽。

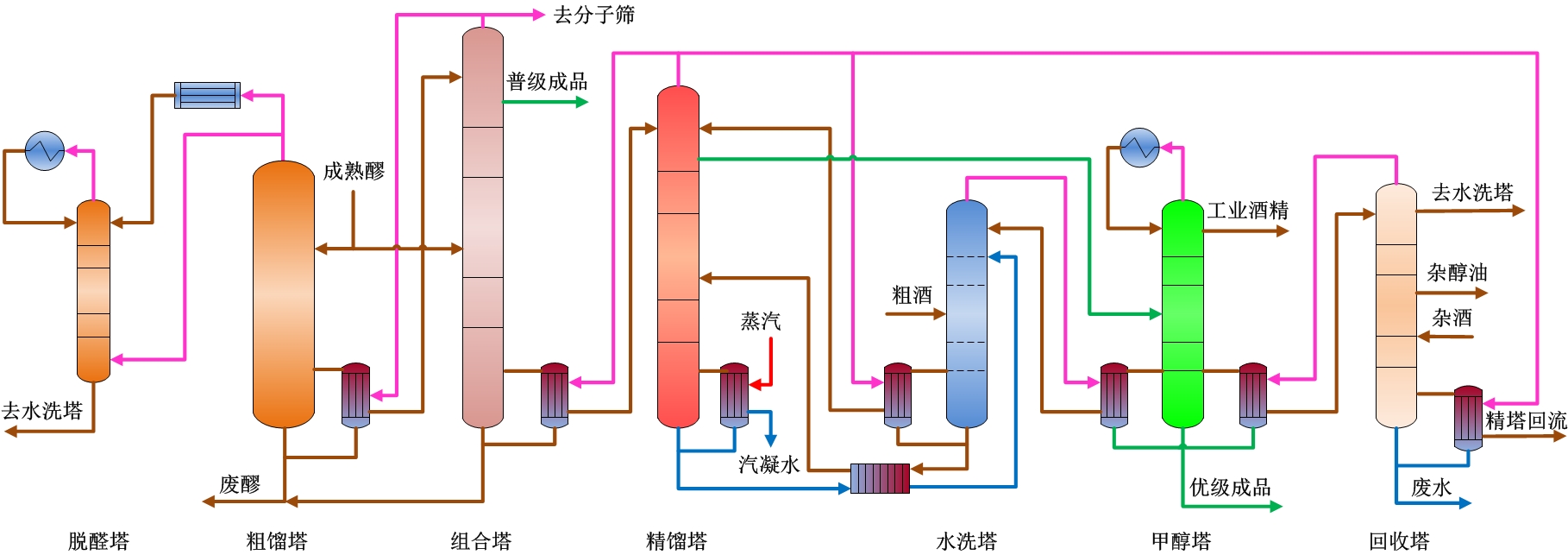

  流程如图:
七塔多效差压蒸馏装置技术

  三、技术特点

  1、一套装置能同时生产多种产品,灵活多变,更适应市场变化需求;

  2、两种工艺结合应用,实现一塔供汽,充分考虑了温位、能量的合理多级匹配,充分利用了系统内的有效能,最大限度地降低了蒸汽和冷却水的消耗;采用多点有效排杂技术,产品质量稳定可靠;

  3、通过一套热能多级耦合的装置实现多种产品的生产,并配置高效塔内件,高效换热元件,高效率的机械设备及高度的自动化控制,减少了投资,减少了操作人员数量,降低了产品的成本,提高了产品的竞争力,提高了装置的可靠性、自动化,装置性价比更高;

  4、传统的两塔常压装置,通过此项技术技改,质量超优、产能翻番、能耗减半;五塔差压装置,通过此项技术技改并配置分子筛脱水装置,投入少而实现产能翻番、能耗降低、产品多样;
行业的发展,需要优级食用酒精 + 燃料乙醇的产品结构,可以通过此项技术技改一次性实现。

  四、吨产品消耗指标

序号 项  单  数  备
1 一次水 m3/t 5 温度≤25℃
2 循环水 m3/t 90 初温≤32℃
3 kWh/t 28 电压380V 50Hz
4 蒸汽 t/t 1.5 ≥0.6MPa

  五、工程应用

  山东渠风食品科技有限公司--年产4万吨五塔优级食用酒精装置技改为年产9万吨普优级食用酒精装置及配套3万吨无水酒精分子筛装置建设项目
